多用途音响系统设计方案说明书



一、项目概述

1.1 项目名称

多用途高保真音响系统（适用于家庭、私人会所、企业休闲区）



1.2 设计目标

开发一套兼顾KTV演唱、轻DJ动感、HiFi音乐欣赏的音响系统，使用面积≤40㎡。在保证声音能量与包围感的同时，追求细腻的音质表现与优雅的家居融合感，实现“一机多用、简捷美观”的设计理念。

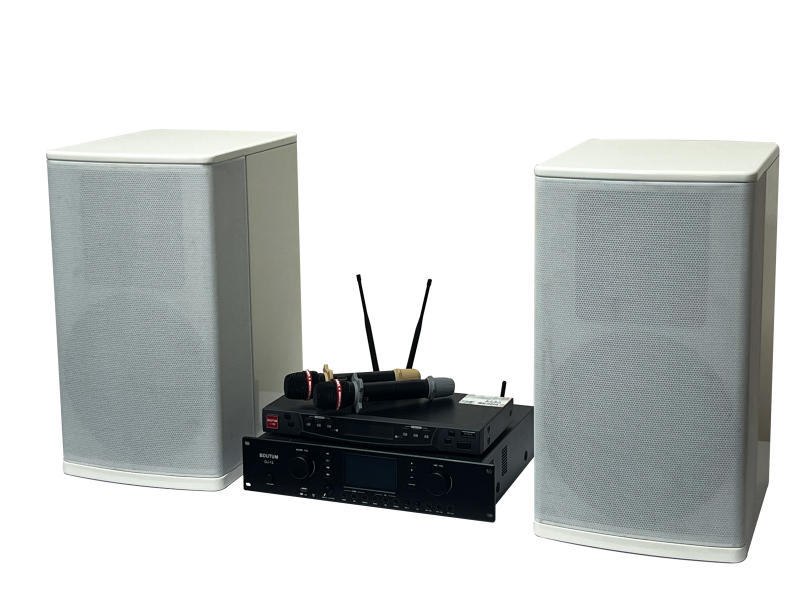

1.3 系统组成

· 12寸二分频后导向音箱 × 2只

· 合并式功放（2×600W@8Ω，AB类） × 1台

· U段无线麦克风（双通道） × 1套

· 一体式点歌系统（外配，本方案预留接口）



二、音箱设计说明

2.1 声学架构

· 类型：12寸二分频后倒相式书架/箱

· 低音单元：12寸复合纸盆单元，高顺性m型折环，兼顾KTV的冲击力与HiFi的瞬态响应

· 高音单元：44芯钛膜/复合膜压缩驱动器，配合浅号角（短扩散口）



浅号角优势：

· 较深号角：减少中高频的“号角染色”与刺耳感，使高音更自然通透

· 适当控制水平扩散（约90°×60°），在40㎡空间内形成均匀声场，同时避免过多天花/地面反射

· 唱歌时人声清晰尽兴，听HiFi时细节丰富不张扬

· 分频点：约2.0kHz – 2.2kHz，采用低阶分频（12dB/oct）加阻抗补偿，确保功率过渡平滑



2.2 箱体结构

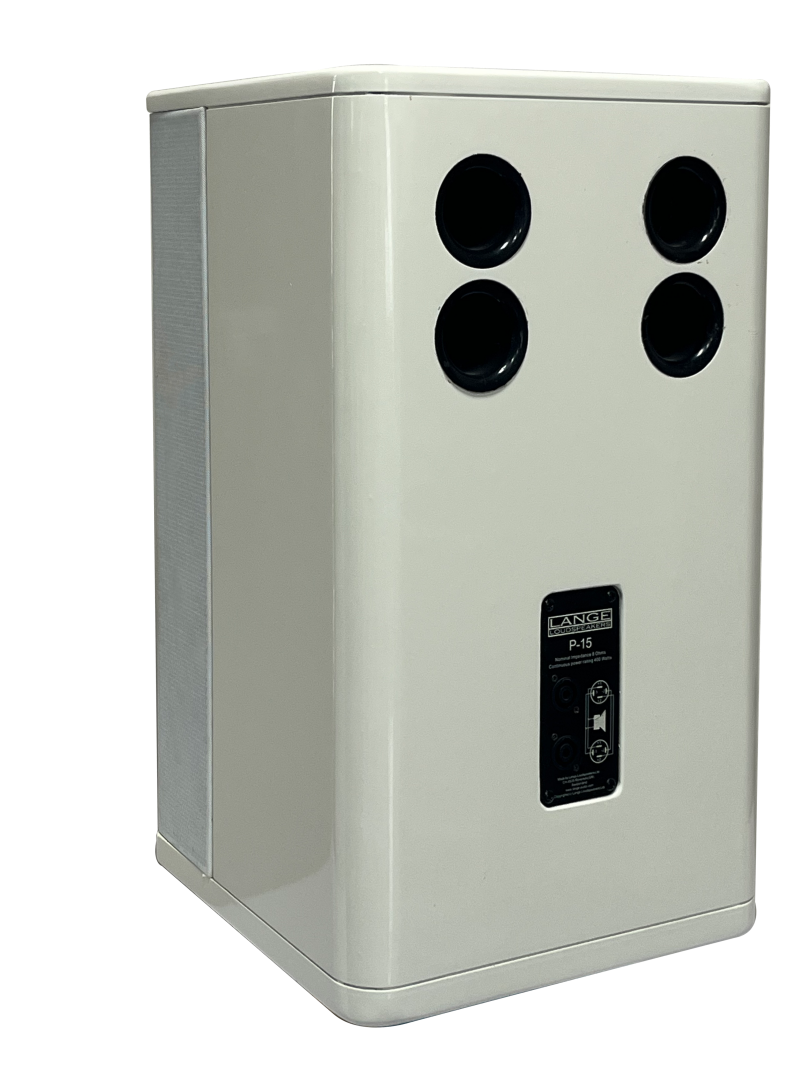

· 倒相方式：后导向管，直径4×Ø50mm，长度经计算调谐至42-45Hz，增强低频下潜与包围感，同时避免“轰头”拖尾（适合轻DJ的节奏感）

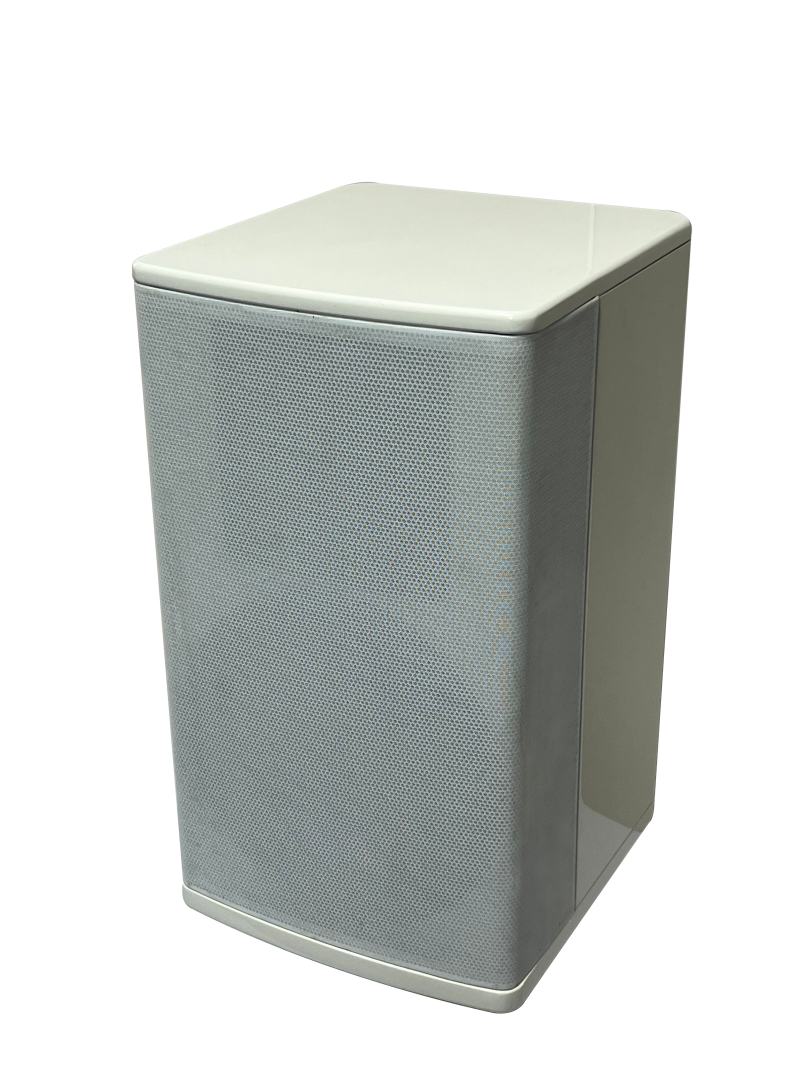

· 箱体外形：长方体，摒弃专业音箱的梯形或切角设计

· 尺寸（宽×高×深）：约350mm × 610mm × 380mm（可微调），容积约69L

· 内部加强：井字形支撑，贴附高效吸音棉（聚酯纤维+波浪棉），消除箱体驻波



2.3 外观工艺

· 饰面：白色高光钢琴漆（多道打磨、聚酯漆烤制），光泽持久耐刮

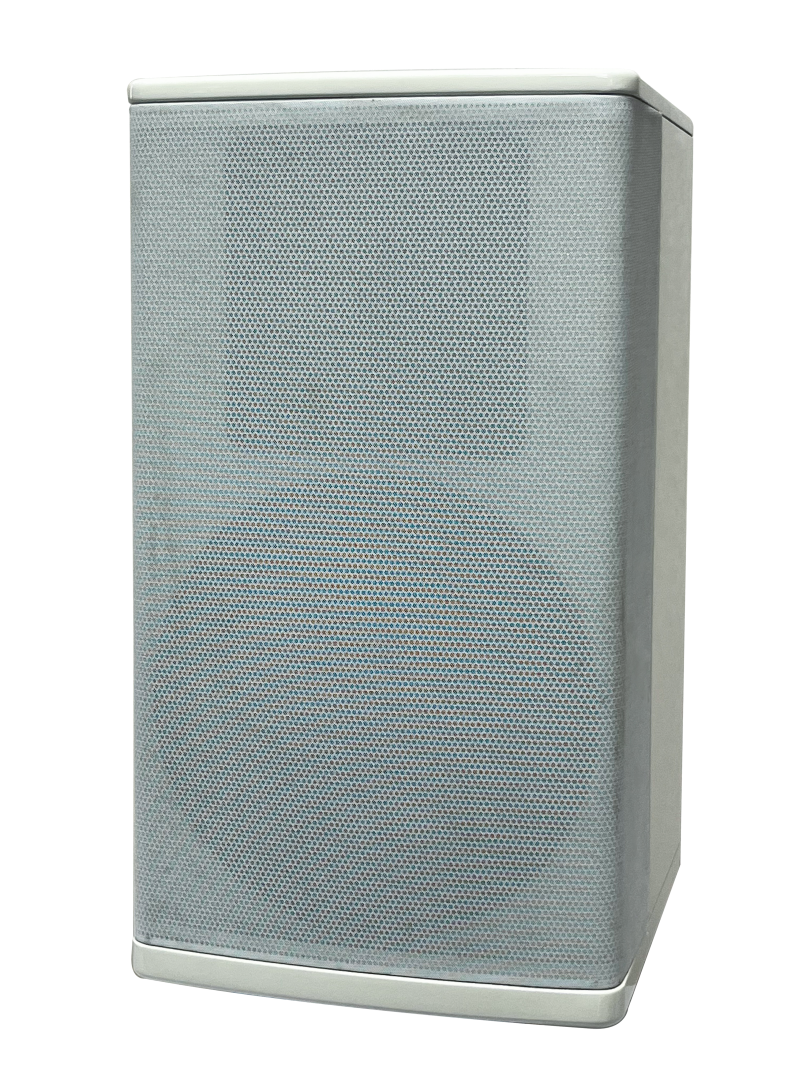

· 网罩：磁吸式可拆卸网罩，覆白色透声布

· 摆放方式：

  · 可选配木质落地支架（与箱体同白色高光），离地约35-40cm，减少地面反射干扰

  · 亦可直接摆放于电视柜上（建议底部加硅胶脚垫）

· 风格定位：经典民用HiFi风格，融入现代简约家居环境



三、合并式功放设计说明

3.1 功率与电路

· 额定输出：2×600W（@8Ω，连续不失真），确保12寸音箱充分驱动，留足动态余量

· 放大类型：AB类放大电路（末级多对功率管并联）

  · 相比D类：声音更细腻温润，中频密度高，适合HiFi欣赏

  · 相比纯A类：效率较高（约50-60%），发热可控，适合长时间K歌或DJ播放

· 电源：大功率环形变压器 + 4×10000μF滤波电容，低内阻，瞬态响应快



3.2 功能接口（极简主义）

前面板 后面板

电源开关 两路非平衡输入（RCA）

总音量旋钮（大尺寸铝质） 蓝牙5.0接收天线

话筒音量旋钮 USB接口（支持MP3/WAV/FLAC，U盘直读）

混响深度旋钮 音响接线柱（镀金，支持香蕉插/裸线）

音乐音源切换键（蓝牙/U盘/线路） 话筒接收机供电接口（12V DC输出）



3.3 混响与演唱优化

· 数字混响：基于DSP芯片，预设三种混响模式（大厅/人声/暖声），可调延时与重复比例

· 话筒独立EQ：内置针对非专业歌手的固定曲线（提升150-300Hz厚度，衰减6-8kHz齿音），降低啸叫风险

· 音乐EQ：直通模式（HiFi）或轻低音增强（用于轻DJ），通过后面板拨杆切换



3.4 蓝牙与数码播放

· 蓝牙：支持AAC/SBC，有效距离≥10米，自动重连

· U盘播放：最大支持64GB，支持文件夹浏览（LED显示屏 + 上一曲/下一曲）

· 外部输入：预留RCA输入，可接高品质数码播放器（如Eversolo、仙籁等）



四、无线麦克风设计说明

4.1 射频性能

· 频段：U段（640-690MHz），预设16组互不串扰频道

· 接收方式：双天线，室内有效距离≥30米，穿墙能力良好

· 发射功率：10mW，兼顾省电与稳定性



4.2 音质与防啸叫

· 拾音头：动圈式，心形指向，抑制背景噪声

· 音色调校：专门针对非专业演唱者：

  · 低频稍厚（近讲效应增强），中频平坦，高频适度滚降（-3dB@10kHz）

  · 使嗓音单薄的用户也获得“厚实感”，同时减少高频反馈啸叫

· 防啸叫机制：配合功放内置的移频或陷波功能，在40㎡环境内不易啸叫



4.3 电池与操控

· 供电：两节AA电池，续航≥10小时

· 低电量：LED闪烁提示

· 接收机：金属机箱，前面板带独立音量旋钮、RF/AF指示灯



五、系统整合与使用场景

5.1 连接方式（极简）

· 点歌机/电视 → 功放RCA输入

· 手机蓝牙（或U盘）→ 功放直接播放

· 话筒无线接收 → 通过附赠连接线接入功放后部话筒插座（6.35mm）

· 功放 → 左右音箱（音箱线）

全系统仅需一对音箱线 + 一条电源线，整洁美观。



5.2 多场景音质表现

场景 设置 效果

KTV演唱 话筒混响开至9点，音乐EQ“增强”档 人声厚实，伴奏动态足，浅号角使高音不刺耳

轻DJ动感 关闭混响，低音增强+蓝牙播放 低频包围感强，节奏清晰不浑浊

HiFi欣赏 直通模式，关闭低音增强 AB类功放+12寸二分频呈现自然声场，适合古典、人声、爵士



5.3 操作便利性

· 日常使用只需开关机、旋总音量、切换音源三个动作

· 话筒和混响音量独立控制，便于用户微调



六、设计总结

本套系统以“一机多用、简而美”为核心，通过以下关键技术实现：

· 12寸后导向箱体 + 浅号角 → 能量足、低音包围感好、中高频自然

· AB类大功率合并功放 → 推力充沛且声音细腻，兼容娱乐与HiFi

· U段专用人声话筒 → 非专业歌手友好，厚实防啸叫

· 白色钢琴漆长方体造型 → 融入家居，摆脱设备感



最终达成：在40㎡空间内，既能嗨唱嗨跳，又能静享音乐；连线简单，操作直观，满足家庭、会所、企业休闲区的核心需求。

（本设计说明可根据实际应用环境调整具体参数）
